Isoleren, zoveelste aflevering

De opening tussen de achtergevel en de dek van de nieuwe aanbouw moet goed geïsoleerd worden. Dit om te voorkomen dat de koude straks via de buitengevel naar beneden zakt. Dus volzetten met isolatie. Ook moet dan niet vergeten worden dat de isolatie hoog genoeg gezet wordt, zodat deze boven de isolatie die op de dek komt te liggen uitsteekt. Hier El Jefe aan het meten en afschrijven, secuur werk, dat is hem wel toevertrouwd.

Aftekenen voor de hakker

De elektriciëns John en foek aan de gang met een heel belangrijk werkje, de inbouwdozen en leidingen aftekenen zodat de hakker deze in de muren kan maken. Kom je meteen voor een heleboel vragen te staan, zoals moet er naast een enkele schakelaar een stopcontact? waar komt de schakelaar? Waar komt het lichtpunt enzovoort enzovoort. We zullen straks zien of het allemaal klopt wat we bedacht hebben!

Trap bij de voordeur komt terug

Om het middenrisaliet rond de voordeur te kunnen metselen moest eerst de eerste trede van de trap op hoogte zijn. Dat hebben Jos en frank dus eventjes samen gedaan. Met wat betonblokken op z'n kant en verder wat oude bakstenen stond het er zo. En gelukig precies onder de steigerbuis door, hoefde die tenminste niet afgebroken te worden. Dit is dus de eerste trede, er komen er nog 2 bovenop om tot de dorpelhoogte te kunnen "klimmen"

Nog een stukje binnenmuur wat omhoog moet

Boven de nieuwe voordeur moet ook nog een stuk binnenmuur omhoog gewerkt worden. De poriso's staan al weer klaar. Hans metselt het vandaag op hoogte, dan kunnen we vanavond misschien isoleren en dan kan daarna het complete middenrisaliet aangewerkt worden tot goothoogte.

Kozijnbeschermer

Het wordt steeds moeilijker om het huis binnen te komen. zeker nu het laatste kozijn geplaatst is kunnen we boven niet meer met de kruiwagen naar binnen. Omdat we door het kozijn toch nog veel bouwmaterialen aan moeten voeren hebben we een kistje over de kozijndorpel gemaakt. Dan beschadigen we dat in ieder geval niet.

Topgevel aan "de deurnese" kant isoleren

Er was nog een gevel over die nog niet geïsoleerd was, de gevel aan de "deurnese kant" daarom op zaterdagmiddag begonnen met de latten ertegenaan te boren. Aan het eind van de middag zitten alle latten op hun plek en is het tijd voor een welverdiend biertje....... Totdat de bus van Hans van Bree stopt. Hans komt vertellen dat hij alleen op maandag tijd heeft om te metselen. Dus bier aan de kant en: aaaaan de slag!

En na een zaterdagavondje doorwerken met hulp van Nico, en een paar uurtjes na het golfen op de zondagmiddag zit om 1/2 vier 's middags de isolatie erin, met zelfs de spouwankers al geboord tot steigershoogte. Laat de metselaar maar komen!

Rollaag grote raamkozijn achterzijde

Jos aan het metselen aan de achtergevel, mooi kruisverband, met een dunne voeg, je ziet dat hij dit erg secuur doet. Hier treft hij de voorbereidingen om de getoogde rollaag te gaan maken.

En na weer een dag metselen zit ook die rollaag erin. Ook zonder de gele persstrengstenen is het een schitterend resultaat. Petje af!

Kozijn eetkamer geplaatst

Ook het 2e kozijn van de zijkant van de eetkamer is vandaag geplaatst, weer met die fijne buldeks schroeven. El Jefe bekijkt goedkeurend het resultaat, terwijl onze timmerman alweer naar binnen loopt voor het volgende werkje. Niet te stoppen die man!

Isoleren van de achtergevel.

Zo de achtergevel is nu ook helemaal geïsoleerd het was nog flink passen en meten maar uiteindelijk is ook dit natuurlijk gelukt. Ook mooi, alle ventilatieleidingen die in de spouw zaten meegenomen, we willen natuurlijk wel dat het allemaal goed is. Nu zit er alleen nog ruimte tussen de dek van de eetkamer en de isolatie. Dat moet natuurlijk ook nog dicht, maar dat gebeurt straks als de koudebrugsteen op de dek geplaatst is. Dan isoleren we tussen de koudebrug steen en de isolatie op de gevel en klaar is de jas.

Natuurlijk moet de aansluiting tussen de bestaande zijgevel , de achtergevel en het nieuwe dak van de eetkamer koudebrugvrij gemaakt worden. Je ziet daarom de isolatie doorlopen tot tussen de oude gevel en de  dek van de eetkamer. De isolatie loopt straks ook tegen de beton boven het kozijn en dan de hoek om tegen de stalen profiel.

De regenwaterinstallatie...

Omdat de regelunit van de Intewa regenwater hergebruik installatie in de meterkast komt te hangen, hadden we een pvc-buis van 110 mm vanuit de meterkast naar de regenwaterput gelegd. Door deze pvc 110 buis zou de aanzuigslang met de volstandmelderkabel komen te lopen. Helaas was El Jefe vergeten om bij het leggen van de pvc buis meteen een touw door de buis te leggen. Dus geprobeerd om met een trekveer door de buis te komen. Dat lukte niet er zitten een aantal 45° bochten in de leiding en de trekveer ging er niet doorheen. Het lijkt dat de pvc van 110 te ruim is en dat de trekveer zich bij teveel weerstand gewoon opdraait in de buis. Dat was dus een probleem. Gelukkig hebben we een slimme timmerman, die zei: probeer het eens met aanelkaar gelijmde lichtbuizen.

Dus gister een aantal lichtbuizen aan elkaar gelijmd en met invoeren begonnen, vanuit de meterkast. en verdomd op het punt waar de trekveer blijft steken gaat de lichtbuis soepeltjes de bochten voorbij. Resultaat:

Keurig komt hij uit op de plek waar we hem hebben willen. Nu kunnen we de trekveer door de lichtbuis duwen, dan de lichtbuis eruit trekken en de veer zit dan waar we hem hebben willen. Daarna kunnen we dan met de veer een touw door de buis trekken.

Opruimen op de bouw!

Een opgeruimde bouwerf werkt voor iedereen veel fijner. De gewone bouwvakker, El Jefe daarbij inbegrepen is niet zo opruimerig. Gelukkig heben we De Directie nog. Die ruimt werkelijk alles keurig op. We hebben weer bijna 2 big-bag's vol met troep. Daar kunnen we dan wel weer mee naar de milieustraat, dan zijn we er voor een paar euro mooi vanaf.

Isoleren rondom nieuw voordeur kozijn

Om straks het middenrisaliet rond de voordeur te maken moet eerst de isolatie tot aan het kozijn aangewerkt zijn. Hier El Jefe die wat capriolen moet uithalen om te isoleren. Onder hem ligt het net gestortte funderinkje voor de trap bij de voordeur. El Jefe moet goed opletten om daar zijn maat 44 niet in te zetten.

Maar het resultaat mag er weer zijn, keurig de hoek om geïsoleerd om de koudebrug van de poriso's rond het kozijn te voorkomen.

pas gestortte beton afdekken!

Om te voorkomen dat de pasgestortte beton te snel droogt moeten er maatregelen getroffen worden. Ongeveer 1 uur na het storten wordt het gehele oppervlak nogmaals natgespoten met de waterslang. Daarna wordt er onmiddelijk een zeil over de beton getrokken. Dit zeil wordt op de hoeken vastgemaakt zodat het niet wegwaait. Het vocht in de beton kan nu niet meer uit de bovenkant. Het hardingsproces duurt hierdoor langer, wat weer beter voor de kwaliteit is.

Dekvloeren van de aanbouw storten

Vandaag weer even 7 kuub beton verwerkt, om half 4 was Royackers er en begon het pompen op het dak van de eetkamer. De machinist van Royackers bedient de slang van de pompwagen. Jos doet met de griesel de beton uit elkaar en Frnk staat klaar met de trilplank. En Willem was er natuurlijk ook als de kippen bij!

Zodra de dek gestort is komt Frank met de trilplank in aktie. Willem doet erg belangrijk werk, de stroomkabel uit de beton houden!

En zo ziet dan het dak van de eetkamer eruit na het storten en trillen.

En het dakje van de bijkeuken / aanbouw, mooi vlak en strak, keurig werk weer! Isolatie erop en mastiekken!

Eindelijk: Jos op de foto

Het had wat voeten in aarde, maar vandaag is het dan toch gelukt: Jos op de foto! En hij bleef plakken! We staan hier klaar om de dekvloeren van de aanbouw te gaan storten en Jos spuit nog even de breedplaat nat. Dan hecht de beton namelijk beter!

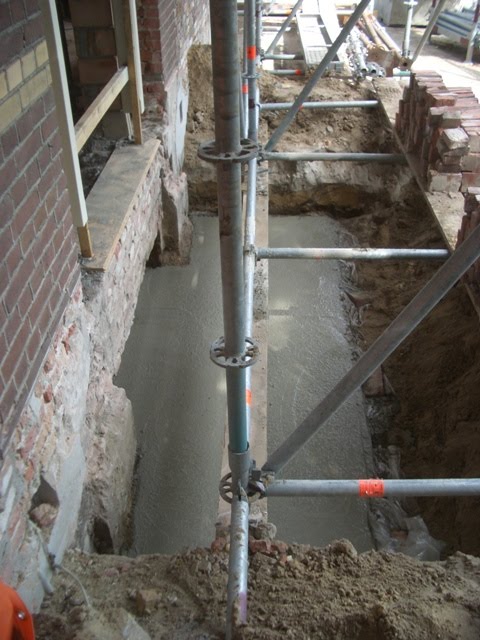

Fundering trap voorgevel

Omdat straks aan de voorzijde weer de originele maat trap terug komt moest er een nieuwe fundering komen. Tevens was er fundering nodig om komende dagen het middenrisaliet rond de voordeur op aan te zetten. Twee vliegen in een klap dus. hier ligt de bekisting, met plasticfolie en wapening klaar om gestort te worden.

En met de pompwagen van Royackers, die er toch was om de dekvloeren van de aanbouw te storten zat die halve kuub beton er in een minuutje of wat in. Morgenvroeg is het uitgehard en dan kunnen Jos en Frank erop om te metselen.

Verlichting onder overstek aanbouw

Straks komen in de overstek aan de aanbouw een aantal inbouwspots te zitten. Die moeten natuurlijk wel stroom krijgen. De lichtleiding lag bovenop de bbreedplaat, maar toen zat de dikke stalen hoeklijn in de weg. Gelukkig is dat probleem met een goeie gatzaag van 3/4" keurig opgelost.

En na weer een dag hard werken....

Werkoverleg tussen de timmerman en EL Jefe, even de zaken voor komende week doornemen. De timmerman had geen tijd voor een palmpje, hij moest nog naar twee feesten vanavond, eerst de verjaardag van Knoevel en daarna de bruiloft van De Goeie. Hij zal dan ook geen palmpjes tekort komen vandaag!

voordeurkozijn helemaal aangemetseld

Vandaag ook nog het hele voordeurkozijn aangemetseld. alle poriso binnemuren van de benedenverdieping staan nu (eindelijk!) . Volgende week het eerste werk is om de isolatie rond de voordeur aan te brengen. Dit moet snel gebeuren omdat Jos en Frank, de restaurateurs van Lendert Coppens graag het nieuwe middenrisaliet rond de voordeur opmetselen voor de bouwvak begint.

Het uitzicht vanuit de nieuwe woonkamer

Dit wordt het uitzicht vanuit het raam aan de voorzijde van de nieuwe woonkamer, boom nog een beetje snoeien en we kijken bijna tot aan Asten toe weg.

En als we aan de achterkant naar buiten kijken zien we meteen die schitterende rode beuk, die in zijn eentje is overgebleven na het rigoreuze snoeiwerk van de firma van vijfeiken.

Binnenmuur badkamer op hoogte gemetseld

Vandaag heeft Hans ook nog even de binnenmuur van de badkamer (tussen de overloop en de badkamer op hoogte gemetseld. Mooi te zien op deze foto is dat het oude spant precies voor deze muur doorloopt. Dat blijft straks met het nieuwe spant precies zo, die blijft dus in het zicht. O ja de stempel die rechts onder het spant staat is natuurlijk voor wat extra veiligheid omdat onze timmerman het spantbeen eronderuit gezaagd heeft.

Bovenwapening vlechten op dek aanbouw

De Directie is vandaag erg druk geweest met het aanbengen van de bovenwapening op de breedplaatvloer van de aanbouw. Alle voorzieningen, elektra, verwarming en ventilatie zijn op de onderwapening gelegd, daarna moet de bovenwapening er nog op. Dit moet natuurlijk volgens opgave van de constructeur. De leverancier van de breedplaatvloer levert dan de benodigde wapening mee. Normaal is dat precies voldoende, behalve als El Jefe wat staven gebruikt om wat extra wapening in elkaar te lassen.

Ontiegelijk sterk huis....

Dat waren toch wel vaklui die bouwvakkers uit 1902, het gemeentehuis is ontiegelijk sterk gebouwd. Het overleefde de storm van afgelopen week. En nu heeft onze timmerman zelfs de spantbenen aan de achtergevel weggezaagd. En nog stort het niet in. De spantbenen moeten weg om Hans de binnenmuur van de achtergevel op te laten trekken. Daar is nu de plaats weer voor. Het nieuwe spant komt dan voor deze nieuwe binnenmuur te staan.

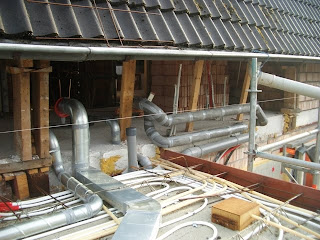

Ventilatiebuizen maken op breedplaatvloer aanbouw

Vanmorgen om 7 uur waren ze er al, Marcel Strijbosch en zijn medewerker. Ze kwamen de ventilatiebuizen op de breedplaatvloer maken van de aanbouw. Vlug beginnen nu het droog is, want voor na de middag is er noodweer te verwachten.

En inderdaad een beetje na de middag liggen de buizen op hun plek, deze foto is overigens van ná de stortbui. De ronde kokers zijn 80 mm doorsnede en die komen samen op een rechthoekige koker van 70x170 mm. Belangrijk is het kiezen van de juiste afmetingen van de buizen, dit voorkomt te hoge of juist te lage luchtsnelheden waardoor de ventilatie minder goed kan werken.

Al die ventilatiebuizen die uit het plafond komen steken moeten natuurlijk ergens samen komen. Dat is de plaats waar de ventilatie (WTW) unit komt te staan. Bij ons is dat in de berging op de bovenverdieping. de buizen lopen nu in de spouw en gaan vandaar door de binnenmuur de berging in. daar komen de aanvoeren samen op een plenum en de afvoeren op een ander plenum, en vandaar gaan ze de WTW unit in. Wij hebben overigens op advies van Piet ervoor gekozen om een WTW unit met enthalpiewisselaar te installeren. Zo'n enthalpiewisselaar zorgt ervoor dat de luchtvochtigheid die normaal door de wtw naar buiten geblazen wordt, voor 95% in huis blijft. Kost een paar honder euro meer maar je wint dat ruimschoots terug aan comfort. De ventilatiebuizen die door de spouw lopen zij overigens keurig geïsoleerd met armaflex, eens kijken of ik ook wat van dat spul kan bemachtigen voor om de rioolbuis.

Voordeur kozijn stellen

Gister het voordeur kozijn in de gevel gesteld. Was nog een heel precies karweitje, want de deur moet natuurlijk precies in het midden komen staan, maar ook moet de koppenmaat van het gevelmetselwerk in de gaten gehouden worden. Gelukkig kwam het bij ons weer precies goed uit. Met dank aan onze timmerman, die zeer nauwkeurig te werk gaat, zeker als het voor een ander is.

En zo ziet het er dan van de buitenkant uit, zoals je ziet staat de bovenkant van het kozijn op precies dezelfde hoogte als de twee ramen in de voorgevel. De onderkant van het kozijn staat dan ook precies 2 cm boven peil ook precies zoals alle andere (binnendeur kozijnen) .

Ondertussen bij de sjouwploeg

De poriso's die door Han met de verreiker op de steiger waren gezet moesten natuurlijk ook naar binnen. Die taak werd toebedeeld aan een expert op het binnenzetten van poriso's, de directie.

En na dat binnenzetten van de stenen is het tijd om te rusten en te drinken natuurlijk. In de schaduw met flink wat water is het heerlijk bijkomen van het harde werken.

Druk op de breedplaatvloer

Nog even een overzichtsfoto van de drukte op de beedplaatvloer, de witte slang van de verwarming / koeling, de elektra leidingen naar de kistjes waar straks de inbouwspots in komen en de wapening natuurlijk. O ja en dan is het gat waar de ventilatiebuis in komt nog niet eens gevuld. Hieroverheen komt straks de bovenwapening, en dan is de vloer klaar om gestort te worden.

Extra lange buizen in meterkast

De voor- en nadelen van hoge plafonds deel zoveel. De elektrabuizen die uit de verdiepingsvloer de meterkast in komen moeten verlengd worden. Ze moeten namelijk op hoogte van de bovenkant van het kozijn uitkomen anders kan de elektricien er straks niet meer bij. John heeft dat zoals te zien op deze foto keurig gedaan. Nu kan Hans de metselaar het muurtje boven het kozijn ook dicht zetten. Voor de geinteresseerden, de houten achterwand van de meterkast is van underlayment, 18 mm dik.

Elektra moet ook op de breedplaat.

Foek en John waren er vandaag ook. zij hebben de elektra leidingen op de breedplaat gelegd. John was niet op de foto te krijgen, maar Foek, die zich speciaal voor de fotograaf niet geschoren had natuurlijk wel.

Wapening voor breedplaatvloer

De wapening voor de breedplaatvloer wordt door de leverancier van de vloer geleverd. De wapening wordt meestal op 2 schragen op de dek gelegd, en vandaar op de platen bevestigd. Bij ons moest de wapening er vanochten natuurlijk weer af, Thermoplan kwam de slangen op de dek leggen voor het verwarmen / koelen van het plafond. El Jefe dacht dat die slangen alleen aan de rand zouden komen, maar Glenn vondt het beter om het hele plafond vol te leggen.

En hier zien we Tony (van Thermoplan) in vol orgaan bezig met het vastzetten van de slangen op de breedplaat. Op de onderwapening wordt de slang vastgevlochten met een apparaatje. Waar geen onderwapening zit wordt de slang vastgeshoten met klemmen. Ook mooi te zien waar de wapening gebleven is, achter op de steiger.

Kozijnen, bijna de laatsten gelukkig

Na het leggen van de breedplaat gaan de timmerman en de directie de onderwapening op de breedplaat maken. El Jefe haalt het busje van Ome Piet om bij van Dinther nog een aantal grote kozijnen op te gaan halen. Gelukkig kunnen we met het busje achterom zodat het lossen gemakelijk gaat. Mag ook wel want het is stikkend heet. Nu zijn op één na alle kozijnen van het huis op de bouw aanwezig. Het enige kozijn dat nog bij van Dinther staat is het kozijn van de dakkapel.

Verreiker, erg handig....

Omdat Han vd Heiden er toch was voor het leggen van de breedplaat, meteen maar even van zijn aanwezigheid gebruik gemaakt om wat zwaar werk te verrichten. Hij zet zo 2 pakken poriso's bovenop de steiger. 2 pakken buitenwerkers bij de achtergevel, en als laatste legt hij de zware latei voor boven het grote raam in de achtergevel op de steiger. En alles in een kleine 2 uurtjes tijd. Mooi wark!

Breedplaatvloeren plaatsen op aanbouw

Gistermiddag zou om 4 uur de breedplaatvloer gebracht worden. Om 2 uur verschijnt de oplegger met de vloerplaten al op de Vlierdenseweg, er was een vracht uitgevallen dus hij was "wat" eerder. Gelukkig was Han vd Heijden met zijn verreiker ook eerder beschikbaar, dus rond 3 uur waren we aan de gang. De Directie kwam nog net op tijd om de vlucht van de laatste plaat op de gevoelig plaat vast te leggen.

En hier ligt de laatste plaat dan op zijn plek. Aan alle kanten ongeveer even veel ruimte tussen de breedplaat en de hoeklijn. Het plaatsen met een verreiker heeft 1 nadeel, hij kan de platen niet vertikaal laten zakken zoals een kraan met een lier dat wel kan. Maar goed met een goeie machinist lukt het ook wel en het is een stuk goedkoper dan het huren van een kraan. Als de platen liggen moet je nog even alle stempels nalopen. De stempels die los staan moeten dan nog even aangedraaid worden en klaar is de jas!
