Dak afstutten

Binnenkort moet de achtergevel eruit. (dat moet omdat we de stenen nodig hebben voor restauratie!) Om die achtergevel eruit te kunnen halen moet de kap afgestut worden. We hebben bedacht om dit met balken naar de vloer te doen. Dus 3 lange 5x7 tegen de dakkepers aangeschroefd en daaron weer een aantal balken tot op de dekvloer. Hardstikke sterk. Nu kunnen we gaan slopen!

Willem aan de wandel

Vanmiddag geen Willem op de bouw, hij liep namelijk deze week de avondvierdaagse. Vandaag was de laatste dag en de route kwam bij ons door de straat. Hier komt hij met zijn klasgenootjes aangelopen. Buurman Marcel begeleidt ze. Natuurlijk liep hij ook vandaag de afstand uit. Totaal deze week 60 km gewandeld, knap hoor. Kom volgende week maar weer stenen sjouwen!

Safety First, het trappegat moet dichtgelegd worden.

Veiligheid voor alles op de bouw. Het trappegat is een gevaarlijke plek nu de bovenverdieping gestort is, een stap verkeerd en je ligt beneden. Dat moeten we niet hebben. Dus de timmerman aan de slag om het dicht te maken. Met steigerbuizen maakt hij een stellage waarop hij steigerplanken op maat inzaagt.

En zo ziet het er dan uit. Een hardstikke stevig plateau, precies op de gestorttevloer hoogte. Met een klein trappegat met een mooie leuning er omheen. Bijkomend voordeel is dat straks de metselaar ook hierop kan gaan staan om de zijmuren op hoogte te brengen.

Raam bovenverdieping

Na de steiger op hoogte te hebben gebracht begon El Jefe direct met het maken van het gat om het kozijn straks te kunnen plaatsen. We hoeven hier niet te stempelen, omdat de hanekam de muur boven het gat opvangt. Het Bovenste stuk moet even uitgetand worden, en binnen moet de muur uitgehaald worden om ook hier weer "de hoek om" te kunnen isoleren. Dus de hakhamer maar weer eens voor de dag gehaald! Wel fijn, puin kan in de kruiwagen en via de lift naar beneden! Dat scheelt een hoop gesjouw.

Bouwlift geplaatst

Vanochtend eerste werk, de bouwlift plaatsen. Dat bleek met z'n tweeën (De timmerman en EL Jefe) toch nog een flink karwei te zijn. Vooral de lift over het dode punt kantelen had nogal wat voeten in aarde. Maar zoals je ziet uiteindelijk stond hij toch. De lift staat net niet waterpas, de mast moet iets naar achter overhellen. Natuurlijk zitten er de benodigde afslagen op zodat de lift keurig automatisch stopt.

storten en trillen

Binnen een half uurtje zat de 6 m3 beton erin. Tijdens het storten wordt het beton verdeeld met hark en schep. Daarna moet het vlak gemaakt worden en getrild. Hier is Ronnie met de trilplaat aan de slag.

En Bjorn natuurlijk ook, belangrijk klusje, de kabel van de trilplaat uit de beton houden.

En ondanks (of dankzij misschien?) het feit dat Ronnie gisterenavond kampioen is geworden met darten, ligt de vloer er een kwartier later keurig en spiegelglad bij. Mooi werk mannen.

En daar is Royackers weer.....

Voor de derde keer verschijnt Royackers in de straat voor het binnenpompen van beton. Deze keer hebben we de grote pomp niet nodig. De "kleine" pompwagen kan het af. Bijkomend voordeel, deze pompwagen (ook een Pützmeister trouwens voor de kenners!)  heeft zelf voldoende beton bij. Er hoeft dus niet apart een mixer te komen. 6 m3 parelbeton, vlug de slang naar binnen en pompen.

Waar liggen de leidingen in de dekvloer?

Om dat later een beetje terug te kunnen halen hebben we de hele dek gefotografeerd. Als hulpmiddel gebruiken we een plank, met daarop geniet een rood-wit afzetlint. Elk blok is telkens 20 cm. Je weet nu dat je vanaf de spouw 60 cm hebt om eventueel straks een klamp te slaan voor het stellen van een profiel. Ga je verder, heb je kans een elektraleiding te raken.

Deurkozijn beschermen

Door al het gesjouw met ladders, lampen, stempels en wat nog niet meer, was de bovenkant van het deurkozijn wat beschadigd. Dat is natuurlijk niet de bedoeling, daarom maar een soort van beschermkussen eroverheen gezet.

Alle naden en kieren dicht....

Om ervoor te zorgen dat bij het storten niet alle beton naar beneden loopt moeten alle naden aan de randen dichtgemaakt worden. Dat gaat best met pur, klein randje pur over de naad en klaar. Ook mooi te zien is dat El Jefe de broodjesvloer nat gemaakt heeft. Als de broodjes namelijk nat zijn "pakt" de beton beter en wordt de vloer er uiteindelijk sterker van.

verrassingsenvelop

Komen we vanavond bij de bouw aangelopen om er eens flink tegenaan te gaan, hangt er een kleerhanger met een envelop aan de binnenkant van het bouwhek. ?????? inderdaad, wij vroegen ons ook af wat dat was. Blijkt een envelop met info over deuren uit de collectie van Bod'or van Frank van den Boomen. Of we daar onze binnendeuren kopen weten we natuurlijk nog niet, (zal er aan liggen wat voor geweldig aanbod we krijgen na zoveel reclame op onze site) maar we vonden het wel een erg leuke marketing aktie.

Steiger hoger gemaakt.

Donderdag ochtend komt de beton voor de druklaag van de broodjesvloer. We kunnen alleen storten met de pompslang via het raam van de bovenverdieping. Daarom vandaag even de steiger daarvoor op hoogte gebracht. Nu kunnen we veilig via het raam naar binnen en naar buiten. Ook handig als we straks boven het kozijn gaan vervangen.

2e pinksterdag.....

Een mooie dag om eens helemaal niet op de bouw de komen. De bekisting voor de vloer is af, dus tijd om wat te ontspannen. Gelukkig staat de Triumph van Geert bij ons in de stalling. Die hebben we daar vandaag eens uitgehaald om de voorjaarsrit van de Deurnese Oldtimer Club te rijden. Mooie route door Noord-Limburg. Als we 1 vraag meer goed hadden beantwoord waren we zelfs nog in de prijzen gevallen. Volgende keer beter, maar we hebben wel genoten.

Trekhaak Skelter

Onze vriend Willem wilde graag aan de voorkant van zijn skelter een trekhaak, zodat hij zijn aanhanger ook aan de voorkant aan de skelter kan hangen. (hij heeft dat gezien bij de vrachtwagens op de kermis namelijk) Gelukkig hadden we een lasapparaatje op de bouw. Na de gewone werkzaamheden dus nog even dat klusje geklaard. Hier El Jefe aan het lassen, terwijl Willem alvast de spuitbus met verf aan het schudden is.

Schilderij Vlierdenseweg?

Inderdaad, 't lijkt wel een schilderij, een picturesk plaatje van de Vlierdenseweg in de richting van Deurne. Kenners weten echter dat het geen schilderij is, maar het uitzicht vanuit het slaapkamerraam boven!

De onderslagbalken op de stempels

Mooi plaajke van de stempels met daar bovenop de onderslag balken. was natuurlijk weer een heel gedoe vanwege het hoge plafond. De stempels waren maar juist lang genoeg. Zodra de druklaag gestort is en uitgehard mogen de stempels er weer onderuit.

Bekisting maken om druklaag te kunnen storten.

Bovenop de broodjes-liggervloer komt een druklaag van beton. Deze druklaag van 5à 6 cm dik moet over de hele vloer. Om te zorgen dat de beton keurig boven blijft moeten we dus een bekisting maken.

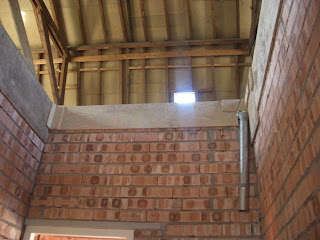

Ter plaatse van de hal zetten we gewoon kantplanken op hoogte, bovenkant kantplank is straks bovenkant druklaag, dat is handig tijdens het storten. (De buis die je rechts naar beneden ziet gaan is overigens de ventilatie van het toilet dat onder de trap komt.)

Ter plaatse van de voor- en zijgevels wordt de pir isolatie van de spouw gebruikt als bekisting. de druklaag wordt gewoon tot tegen de isolatie aangestort. Lekker gemakkelijk.

De bekisting aan de achtergevel is een ander verhaal, omdat deze gevel er nog uit moet, zit hier nog geen pir isolatie. Met kantplanken een bekisting timmeren was geen optie, maar gelukkig hadden we nog wat piepschuim platen liggen. Na deze op maat gezagen te hebben is onze vriend de timmerman hier de laatste piepschuim platen aan het stellen. Hardstikke mooie oplossing!

En weer een puincontainertje vol

Tja het zijn maar 2 kuubs containertjes, dus die zitten nogal eens vol als je flink wat puin hebt. Maar gelukkig is Thielen snel aanwezig om het containertje om te wisselen. Het is wel iets duurder dan wanneer je een 6 kuubs container gebruikt, maar ja een 6 kuubs neemt weer zoveel ruimte in beslag. (en daarbij, we hopen ook steeds dat het eens afgelopen is met al dat puin!)

Stucwerk lijst rond voordeur weghakken

Sjaak begon vandaag aan het weghakken van de gestucte lijst rond de voordeur. Een hels karwei want het was stucwerk op cementbasis die later grijs geverfd is.

Na een flink tijdje hakken is het stucwerk boven de deur weg, maar ook het wapen van Vlierden is naar beneden komen vallen. Nu was dit gelukkig niet meer het originele wapen, maar een namaak dus het was niet zo erg. Mooi te zien op deze foto is hoe vuil de stenen geworden zijn in de loop der jaren.

De directie probeert nog even hoe goed ze is in puzzelen. Het wapen op zich is nog heel, maar de lijst eromheen is helemaal gebroken. Omdat we straks toch een natuurstenen wapen boven de deur willen zal dit exemplaar wel in de container verdwijnen.

Onderslag balken

Omdat de overspanning van de verdiepingsvloer boven de woonkamer meer dan 4 meter is moeten de liggers van de combinatievloer hier ondersteund worden. Daarvoor hebben we de langen stempels, maar ook onderslag balken nodig. Gelukkig ligt onze hele smidse vol met oude balken. Hier de directie aan het slepen om de balken in huis te krijgen.

Ons terras in wording....

Wat heerlijk zal dat zijn, straks als het af is, om hier op het terras te zitten, uitkijken over een mooie tuin, namiddagzon erbij en genieten maar. Volgend jaar om deze tijd zal het zover zijn!

Nieuw gras

Het door onze buurman Martien ingezaaide gras begint na alle regen van de afgelopen tijd flink op te komen. Het wordt een heel mooi grasveld, waar onze vriend Willem binnenkort best al eens met zijn maaier overheen kan.

Het nieuwe gras is een sportgazon mengsel. Het is natuurlijk straks de bedoeling om hier een mooie tuin van te maken, maar dat doen we pas na het bouwen. Om te zorgen dat het hele stuk straks niet vol plukkem staat hebben we gras gezaaid. Overigens, de geadviseerde 2 kg graszaad voor 100 m2 grasveld bleek veel te veel. (Of onze buurman zaait zuinig, dat kan ook natuurlijk)

3 waterleidingen naar de bovenverdieping?

Gaan er  waterleidingen naar de bovenverdieping? Ja dat klopt, de buis met de rode mantel is de warmwaterleiding, die komt van de boiler van de warmtepomp. De buis met de zwarte mantel isde gewone koudwaterleiding en de buis met de grijze mantel is voor het regenwater. Dat regenwater is een apart circuit en loopt vanaf de regenwater tank via een pompunit naar alle plaatsen in huis waar regenwater gebruikt kan worden. Dus naar de toiletten, wasmachine en buitenkraan.

Om voldoende druk bij vooral de kranen voor het bad en de douche te hebben is het belangrijk om de waterleidingen goed te dimensioneren. De koudwaterleidingen mogen dan best wat dikker zijn, deze wordt door het leidingwaternet op druk gehouden. Voor de warmwaterleidingen geld dat deze via zo min mogelijk omwegen aangesloten moeten zijn op de hoofdleiding van de boiler, dit om te voorkomen dat je lang moet wachten op warm water.

Een tevreden El Jefe bekijkt het resultaat nadat alle waterleidingen keurig op hun plaatsvast gezet zijn.

Ook de waterleidingen moeten naar boven gelegd worden.

Er moeten natuurlijk ook waterleidingen aangelegd worden op de bovenverdieping. Gister was daarom Twan weer eens op de bouw. We hebben eerst de hoofdleidingen naar boven gebracht, Warm, Koud en Regenwater. De hoofdleidingen komen in de bergkast uit de vloer en vandaar hebben we een onderverdeling gemaakt naar het bad, de douche en de wastafels. Verder is het regenwater gelegd naar het toilet en de afvoer in de berging waar het wasmachine kan staan. Als laatste hebben we leidingen gelegd naar de plaats in de berging waar de uitstort gootsteen komt.

Nog meer elektra op de broodjes- liggervloer

Foek heeft afgelopen zaterdag (ondanks Vlierden Kermis) flink doorgewerkt. Alle leidingen liggen op de broodjes- liggervloer. Keurig naast elkaar, zo min mogelijk kruisend en goed vastgezet met slagklemmen. Hier zie je een hele rits leidingen waarvan het merendeel doorloopt in de richting van de nieuwe aanbouw. Daar moet namelijk ook stroom naar toe.

En zo komen al die elektraleidingen dan uit in de meterkast. Er zal straks nog wel overal een meter buis aan moeten voordat het muurtje boven de meterkastdeur gemetseld wordt!

Ondertussen, in het noorden van 't land.....

De Directie en El Jefe zijn er effe een paar daagjes tussenuit. We moesten nog naar een bad gaan kijken in Delfzijl en daar hebben we een paar daagjes aangeknoopt. Kunnen we straks er weer volop tegenaan. Het bad dat we willen is een bad op pootjes, maar omdat we niet precies wisten welk model zijn we naar de leverancier Retrobad gereden om de verschillende modellen te bekijken. we twijfelen nu nog tussen de "Naomi" en de "Antique" maar daar komen we vast wel uit. De rest van de dagen hebben we uitgerust, de elfstedentocht gereden, kibeling gegeten en heerlijk gedineerd, met recht een uitrust weekendje dus. Komende week maar weer flink aan de slag!

Inbouwspots in een broodje'- liggervloer, kan dat?

Ja dat kan, maar daar moet je wel wat voor willen slijpen. De spotjes worden namelijk in een kistje met fermacel bodem gezet. dat kistje dient ervoor dat het spotje zijn warmte kwijt kan en dat de trafo weggewerkt is. Die kistjes, (19x19x12 cm) moeten op de plek van het spotje in de vloer komen. Bij een broodjesvloer is dat dus slijpen geblazen! Hier zit het kistje op zijn plek. Nu moet Foek er nog de leidingen naar toe leggen en dan kan er beton overheen!

En zo ziet het er dan aan de onderkant uit. 2 keurige plaatjes fermacell, waar straks het gat voor het spotje wordt ingeboord!

Kadaster op bezoek

De perceelsgrens aan de voorkant van het huis liep met onze voorgevel en de trap mee. We hadden dus geen voortuin. Na overleg heeft de gemeente besloten om aan de voorkant van ons huis een strook grond van 3 meter breed evenwijdig aan de voorgevel aan ons te verkopen. Wij zijn op dat aanbod ingegaan en krijgen er straks aan de voorkant 156 m2 bij! Omdat het perceel gesplitst moet worden waren gisteren 2 heren van het Kadaster en 1 van de gemeente bij ons om het perceel in te meten. En hier, bij dit pijltje komt straks de nieuwe erfgrens te lopen.

Speciale betonlateien

Kijk een pallet vol met nieuwe betonlateien. Ditkeer hele speciale, de lateien zijn zo gemaakt dat op de bovenkant straks de getoogde rollaag gemetseld kan worden. We hadden namelijk een probleempje dat vroeger onder de getoogde rollagen een mozaïek van gekleurde steentjes gemetseld was. (een gedeelte daarvan hebben we nog teruggevonden in de kruipruimte) Voor de restauratie was dat niet sterk genoeg te maken, er moesten of hoeklijnen onder de rollaag (wat geen gezicht is) of betonlateien. We hebben voor het laatste gekozen, ook omdat we de beton mooi kunnen afwerken met matte mozaïek tegels, dan is het weer precies zoals vroeger. Het zijn trouwens flinke lateien, zal nog wat druppels zweet kosten voor die op hun plek liggen!

Ventilatiebuizen door de vloer

En zo komen de ventilatiebuizen dan door de broodjes vloer naar beneden. Straks een plankje eronder en dan kan er gestort worden. Na het storten zitten de buizen dan muurvast en kunnen aan de onderkant tegen het plafond de aan- en afvoer ventielen geplaatst worden

Tekening erbij.

Kijk, met een fijne grote werktekening erbij komen alle leidingen op de juise plaats te zitten. Straks als alles erin zit ook nog even foto's maken. Dat is altijd handig als archiefstuk. Je hoeft er waarschijnlijk nooit meer bij, maar als je er toch bij zou moeten weet je ze in ieder geval te zitten.

Leidingspaghetti, flinke puzzel

Op sommige plaatsen is het een flinke leidingenspaghetti geworden. Het was flink puzzelen om alle leidingen, dus riool en ventilatie door de broodjes, liggers en balken naar de juiste plek te krijgen. Het is toch maar mooi gelukt, Hier zie je onderaan een afvoer punt van de kamer, daar vlak boven loopt de riolering van de wastafel, en aan de ander kant van de balk nog een afvoer punt. Gelukkig had Marcel Strijbosch er goed over nagedacht van tevoren. Mooi slijpwerk ook van El Jefe!

Afvoerkanaal afzuigkap

Voor het afvoerkanaal van de afzuigkap moet een leiding van 150 mm doorsnede gebruikt worden. Hier zien we het uiteinde van de leiding door de vloer naar beneden steken.

Omdat we in de broodjesvloer geen kanaal van 150 mm kwijt kunnen, hebben we besloten om in de broodjes een rechthoekig kanaal te leggen. De afmetingen zijn 70 mm x 200 mm. We verlopen dus van rond - naar rechthoekig - en weer naar rond voor de rest van het afvoerkanaal tot aan de dakdoorvoer.

Leidingen naar meterkast

De leidingen die over de verdiepingsvloer lopen moeten natuurlijk ook in de meterkast uikomen. Bij een breedplatvloer boort de elektriciën gewoon een flink aantal gaten door de breedplaat boven de meterkast. Bij broodjes gaat dat niet want dan boor je het betreffende broodje kapot. Daarom heeft El Jefe een plank gemaakt en die tegen de achterwand van de meterkast gezet. De elektriciën boort nu zijn gaten met een speedboor door deze plank en later wordt het geheel aangestort met beton. Dan zitten de leidingen stevig verankerd in de verdiepingsvloer.

Centraaldoos

In ieder ruimte komt een centraaldoos, deze centraaldoos is erg belangrijk omdat vanuit die doos heel veel leiding vertakken naar bijvoorbeld schakelaars of andere lichtpunten. De centraaldoos zit in een gat geklemd dat door een broodje is geboord, met een steenboor van 80 mm. De leidingen worden van bovenaf in de centraaldoos gestoken en lopen over de dek naar het punt waar ze dalen naar de benedenverdieping.

Om ervoor te zorgen dat bij het invoeren van de lichtbuizen de centraaldoos niet onder uit het plafond wordt gedrukt plaatsen we tijdelijk een klamp onder de centraaldoos. De klamp wordt op zijn plaats gehouden door een panlat tussen de klamp en de werkvloer te klemmen.

Druk op de verdiepingsvloer

Vandaag was het druk op de broodjes- liggervloer. Als eerste kwan de elektriciën om al zijn leiding op de vloer te leggen. even later kwam Marcel Strijbosch voor de ventilatie leidingen. Binnen een mum van tijd lag de hele vloer vol met gereedschap, hulpstukken en lichtbuis. El Jefe heeft natuurlijk flink meegeholpen, om precies te zijn, hij heeft de hele dag geslepen, om te zorgen dat alle ventilatiebuis mooi in de dek kon komen te liggen.

Riolering in de bovenberging

Ook in de berging die boven aan de overloop komt te liggen moest riolering komen. De aansluiting rechts is voor het condenswater van de balansentilatieunit. In het midden achte voor een mooie uittort gootsteen. Links voor eventueel een wasmachine aansluiting. Alles uitgevoerd in 50 mm pvc. Hier is mooi te zien dat een bocht in het horizontale vlak altijd een 45 graden moet zijn. Ook t-stukken in het horizontale vlak moeten altijd 45 graden t-stukken zijn.

Riolering van de badkamer in de broodjes-liggervloer

Ook de rioleringsbuizen moeten in de broodjesvloer gemaakt worden. Omdat bovenop de broodjes een druklaag komt van 4 cm en daarboven een afwerklaag van 5 cm is daarin te weinig plaats voor de riolering. Daarom hebben wij besloten om deze door de broodjes te leggen. Op de foto zie je links boven de dubbele ligger de aansluiting voor de wastafels, dit is 50 mm. Dan achtran de aansluiting van het bad, 75 mm, met op dezelde leiding iets naar voren de aansluiting van de douche, ook 75 mm. rechts daarvan de aansluiting van het toilet, 110 mm.

De hoofdleiding, waar alle toestelen op uitkomen moetsen we ook ergens kwijt. Omdat in de liggers voorgespannen zijn met stalen staven , kun je die niet zomaar doorslijpen. Dus wat dan? Gelukkig hadden wij een HEA160 bakl liggen. In de nek van de balk paste precies een buis van 110 mm. Je ziet dat de buis na de aftakking naar het toilet verjongt naar 75 mm voor de douche en het bad, helemaal vooraan verjongt hij nog een keer naar 50 mm voor de wastafels. As je verloopt dan moet het verloop zo geplaatst worden dat de bovenkant van beide buizen op dezelfde hoogte blijft.
