Eindelijk, de grote dag waar Willem al weken zoniet maanden naar uitkijkt is aangebroken. We kunnen stenen gaan bijzetten. Hier maken Willem en Sjaak juist weer een stapel vol.
Het is bij ons natuurlijk weer net iets anders dan normaal. Wij moeten omhoog naar de werkvloer. Dus stenen van de tas op de stenenkruiwagen, dan naar de rand van de bijkeuken, overladen in een andere kruiwagen en naar binnen! Misschien toch effe een 2e stenkruiwagen halen bij de HEVU??
En zo wordt dan het resultaat. Bij het stenen klaarzetten moet je opletten dat ze op de juiste plek staan, anders heb je tijdens het bouwen continue een chagerijnige metselaar. Dusde stenen moeten ongeveer 50 à 60 cm van de te metselen muur staan, zodat de metselaar ertussen kan. En dan moet om de ongeveer 70 à 80 cm tussen de stenen een speciekuip kunnen staan. De metselaar kan dan in een soort van vloeiende beweging doorwerken.
Wordt dat de nieuwe brievenbus? vroeg onze buurman bijdehand. Nee natuurlijk niet, hier komt een raam, wat in 1902 origineel gebouwd was , maar wat later tijdens een verbouwing is dichtgemetseld.
Onze volgers van het eerste uur, herinneren zich vast nog wel dat deze hele zijmuur vol was begroeid met klimop. (voor mensen die er voor het eerst zijn klik HIER) Tijden geleden hebben wij het groen van de klimop al met grofgeweld van de muur gestoken, waarna alleen de wortels die in de muur gegroeid zijn zijn blijven zitten. Omdat we de muren niet willen stralen, moest er een andere oplossing komen. Onze voeger wist gelukkig raad:
BRANDEN! Je zorgt er dus voor dat je een flinke brander hebt. Wij mochten gelukkig van een neef Richard die dakdekker is een echte propaanbrander lenen.
Het was nog best een gepuzzel om te bedenken hoe we de isolatie in de nieuw spouw vastzetten. Normaalgesproken wordt eerst het binnenspouwblad gemetseld, daar de isolatie tegenaan geboord met de spouwankers en dan wordt de buitenmuur gemetseld. In ons geval staat de buitenmuur al. De isolatie moet vrij komen te liggen van de buitenmuur om een luchtspouw te creeëren waar het vocht dat door de buitenmuur komt door naar beneden kan zakken.
We willen de isolatie liever niet buiten laten liggen, daarom: handen uit de mouwen en naar binnen met die pakken. Hier zien we de directie juist nadat ze een pak ECOTHERM isolatie naar binnen heeft gebracht. Ja ja, sjouwen, daar kan geen SB tegenop! We hebben overigens 2 diktes isolatieplaten, 90 mm, die komt in de spouw van de bijkeuken en tegen de nieuwe binnemuur van de achtergevel. De ander maat is 70 mm, die komt in de nieuwe spouwen van de zijgevels en de voorgevel, daar was geen plaats voor dikkere isolatie. Omdat het PIR panelen zijn is de isolatiewaarde erg hoog: de 70 mm platen hebben een Rc waarde van 3,35 en de 90 mm platen hebben zelfs een Rc waarde van 4,33
En hier dan een totaalplaatje van alle pakken met 70 mm isolatieplaten!
Vandaag zijn er 2 vrachtwagenladingen bouwmaterialen geleverd. We hebben nu Poriso's voor de binnenmuren, betonstenen voor het peilmetselwerk van het verhoogd terras en PIR isolatie voor in de spouwen.
Een van de chauffeurs, die de porisoblokken heeft gebracht moet nog een keer naar de cursus: hoe werkt een kanteldeur en hoe ver van de deur moet ik mijn stenen neerzetten zodat de klant zijn deur nog fatsoenlijk open kan!
Zodra de profiels staan, kunnen de bouwplanken weer verwijdert worden. Hier is Sjaak bezig met dat klusje. Daarna spijker en schroefvrij maken en weer bewaren in de smidse.
Op alle profiels moet het Peil afgetekend worden. dit Peil is de belangrijkste maat in de bouw, want vanuit Peil worden alle hoogtes afgetekend. De timmerman gebruikt hiervoor een lat met daarop een lijn.
De assistent van de timmerman, El Jefe in dit geval kijkt door het waterpas instrument en geeft instructies. Hoger of Lager. Op het moment dat de lijn op de lat van de timmerman precies gelijk zit met de horizontale lijn in het waterpasinstrument is de juiste hoogte bereikt en tekent de timmerman een lijn op het profiel. Later wordt op deze hoogte een plakbandje van McGyvertape over het profiel geplakt.
Vandaag moesten er weer profiels gesteld worden. Dus als eerste werk de bekistingen van de fundering afslopen. Gelukkig was de timmerman iets later vandaag (had te maken met een darttournooi en gratis bier) dus toen hij op de bouw verscheen kon hij meteen aan de slag. Met profiels, stellatten, een kruiwagen klampen, staalspijkers en duplexspijkers zijn we de hele dag in de weer geweest.
Gisteravond de Partner weer eens als werkpaard gebruikt. We hebben bij Pieter van Dinther de binnendeurkozijnen voor de benedenverdieping plus het achterdeur kozijn opgehaald. Deze kozijnen voldoen al aan de maten van het nieuwe bouwbesluit en zijn dus 231 cm hoog. Het rechtse kozijn op de foto is het achterdeur kozijn, je kunt als je goed kijkt het verschil zien. Het achterdeurkozijn heeft namelijk spouwlatten waar mee het kozijn in de spouw komt te staan.
Nu de werkvloer uitgehard is komen we erachter dat de verdelerslangen van de warmtepomp toch iets zijn komen opdrijven in de beton. Ondanks het feit dat ze met flinke ty-reps aan de netten gebonden waren.
Om de lucht uit de beton te trillen gebruik je in de funderingen een trilnaald. Om de werkvloer te trillen wordt gebruik gemaakt van een trilplank. Voordeel is dat de lucht uit de beton getrild wordt en tevens dat de werkvloer heel mooi glad en vlak wordt. dat is straks weer handig met de volgende laag isolatie en de afwerkvloer. Hier Joost met de trilplank en Bjorn assisteert door de stroomkabel uit de beton te houden.
En dit is dan het eindresultaat, de kamer
De studeerkamer
En de bijkeuken en serre.
Donderdag 21 januari 2010, 7 uur. El Jefe is op de bouwplaats en heeft alles in gereedheid gebracht voor het storten: bouwlampen aan, waterslang klaargelegd, nog even met wat spijkers de hoogte aangegeven en het smidsvuur aangestoken (om straks warm te schaften) Het wachten is op de pomp van Roijackers en de mannen van Lendert Coppens (Joost, Willem en Bjorn) die komen helpen met het storten.
We beginnen met storten binnen in de (toekomstige) woonkamer dit omdat de lange slang aan de giek van de betonpomp zit. De lange slang is nodig omdat de giek van de betonpomp niet ver genoeg naar binnen kan.
Zo, binnen bijna klaar, het storten gaat als een speer. Joost trekt aan de slang, Willem harkt alles op hoogte en Bjorn draagt de hoogtelat voor de laser (tot het batterijtje op is). Ik zorg er vooral voor niet teveel in de weg te staan, tegen zo'n team kun je als goedwillende amateur niet werken.
Voordat we de werkvloer kunnen storten moet er eerst randisolatie aangebracht worden. Dit spul heet Peridam en is een paar milimeter dik. Het komt boven de tempexisolatie tegen het peilmetselwerk. De randisoaltie dient ervoor om eventuele krimp en uitzetting van de werkvloer op te vangen. Ook voorkomt het later scheuren in de vloer als de vloer nog iets zou mogen zakken.
Omdat het purren met pur van "de bouwmarkt" een drama is hebben we vandaag, in de nieuwe winkel van vd Wal bouwmaterialen een fijn PURpistool gekocht met daarbij goeie bussen purschuim.
Om de hoofdverdeelslangen van de warmtepomp te monteren had Johan (van Thermoplan) op een paar plaatsen ons mooie peilmetselwerk open gekapt. Zoals bijvoorbeeld hier, waar de slangen naar de verdeler voor de bovenverdieping lopen. De gaten in het peilmetselwerk hebben we vandaag ook nog even dichtgemetseld. Kwam gelukkig niet zo precies, je ziet er straks niks meer van.
De elektrabuizen die in de werkvloer liggen moeten aan de bouwstaalmatten vastgeknoopt worden. Dit om te voorkomen dat tijdens het storten, wwat met veel kracht gaat, de buizen alle kanten opgeduwd worden en eventueel losraken. Je kunt dat vastzetten met ty-reps doen, maar als je toch al met de vlechtdraad bezig bent gaat dat ook.
Tijdens het bouwproces is het belangrijk om rekening te houden met alle mogelijke opties voor nutsvoorzieningen, stroom, water enzovoort. In de bodem en onder de vloer van een huis is het dan ook een hele wirwar aan buizen. Op deze foto zie je een voorbeeld van wat er straks allemaal zit. Beginnend aan de linkerkant: 3 rode buizen voor afvoer van warm water, van de boiler naar de warmwaterpunten. Dan de rioolwaterafvoer van de boiler. Daarnaast de aanvoer van koudwater voor de boiler en de doorlussing van het koude water naar andere punten. Dan 2 keer warmtepompslangen naar de verdelers en als laatste de buizen voor het elektra. 1 buis is voor de stroomvoorziening van de warmtepomp, 3x 20A. Dan buizen voor stuurstroom naar de verdelers. Een buis voor stuurstroom naar de meterkast en als allerlaatste een buis voor eventueel data naar de meterkast. Hopelijk zijn we niks vergeten.
Gisteren heeft Johan van Thermoplan de hoofdleidingen die van de warmtepomp naar de verdelers lopen geïnstalleerd. Deze hoofdleidingen zijn 32 mm uponor met een isolatie. Hierboven op de foto zie je de 2 aanvoeren en 2 retouren, ze komen uit op de plek in de bijkeuken war de warmtepomp komt te staan.
Op deze foto de leidingen uitkomend bij de verdeler voor de begane grond. deze komt onder de trap, tegen de wc aan.
En als derde de foto van de leidingen die naar de verdiepingsvloer gaan. Deze laten we door de spouwmuur lopen. De leidingen liggen bovenop de bouwstaalmatten en komen dus in de werkvloer te liggen.
Naast vorstverlet ook sneeuwverlet? Zoals je op deze foto ziet ligt er een flinke laag sneeuw op de bouw. De bouwstaalmatten zijn helemaal ondergesneeuwd.
Nog helemaal vergeten, afgelopen dinsdag zijn we op de terugreis uit Doetinchem nog gestopt in Erp, waar we bij Verbruggen kachels en Haarden een prachtige liftdeur haard gekocht hebben. Om precies te zijn een Kal-Fire Heat Pure 71, zoals hierboven op de foto staat. (wij maken overigens wel een andere ombouw). We waren al eerder bij Verbruggen geweest maar uiteindelijk hebben we voor hen gekozen, niet alleen omdat de prijs goed was, maar ook vanwege de zeer goede ideeën met betrekking tot de ombouw en het advies over de inbouw van het geheel. Klik hier om op hun website te komen

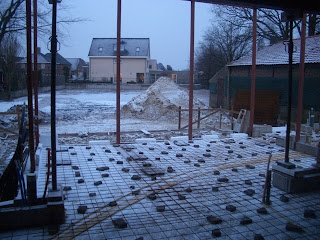

In onze achtertuin stond een grote plas dooiwater. Dat is nu mooi aan het bevriezen, zou het straks een ijsbaan worden of hebben we geluk en begint het weer snel te dooien??
En om 4 uur 's middags zaten de betonmatten erin. Klaar, naar huis, maar eerst opruimen natuurlijk. Gelukkig vandaag niet teveel gereedschap gebruikt, dus snel de slijptollen in de kist en wegwezen.
